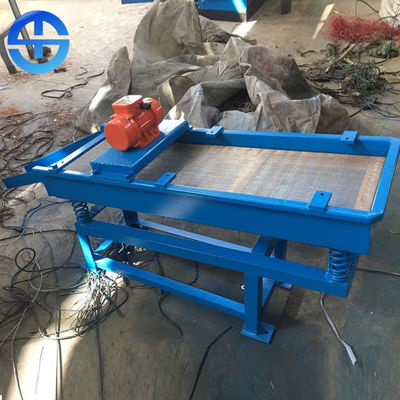

Küçük doğrusal sallama masası kimya, gıda, ilaç ve diğer endüstrilerde çok pratiktir.Yüksek tarama doğruluğu, geniş işleme kapasitesi, basit yapısı, düşük enerji tüketimi, düşük gürültü, uzun hizmet ömrü, iyi sızdırmazlık, az miktarda toz dökülmesi ve uygun bakıma sahiptir.Genellikle konveyör, vinç, kırıcı vb. Gibi diğer mekanik ekipmanlarla işbirliği yapar. ., tüm montaj hattının otomatik çalışmasını tamamlamak için.Doğrusal toz eleme makinesi titreşim kaynağı olarak titreşim motorunu kullanır, böylece malzeme ekrana fırlatılır ve düz bir çizgide ileri doğru hareket eder.Malzeme, besleyiciden eleme makinesinin besleme girişine eşit bir şekilde girer ve ilgili çıkışlarından boşaltılan çok katmanlı elek vasıtasıyla üst ve alt elek malzemelerinin çeşitli özelliklerini üretir.Malzeme yörüngesi doğrusal hareket olduğundan, buna doğrusal ekran veya doğrusal titreşimli elek denir.

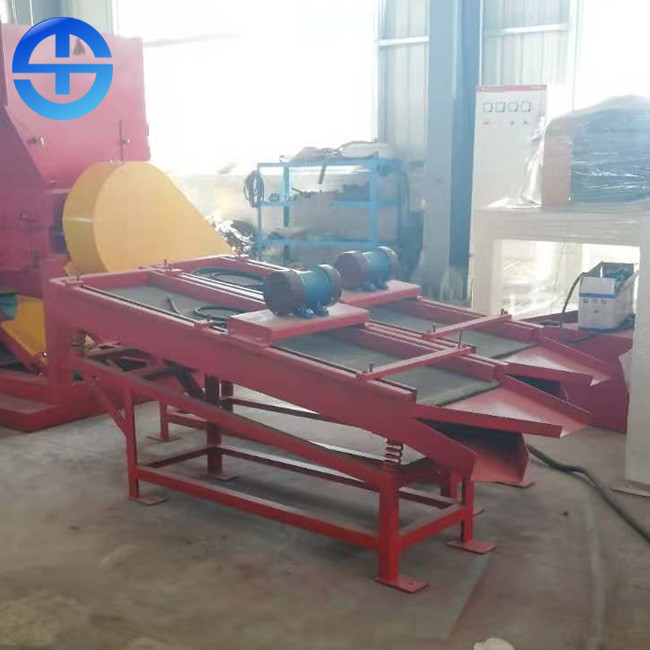

Küçük doğrusal titreşimli elek temel olarak ekran kutusu, ekran çerçevesi, ekran, titreşim motoru, motor kaidesi, sönümleme yayı, destek vb.
1. Ekran kutusu: Farklı kalınlıktaki, belirli bir mukavemet ve sertliğe sahip birkaç çeşit çelik levha ile kaynaklanmış, ekran makinesinin ana bileşenidir.
2. Ekran çerçevesi: Küçük deformasyona sahip çam veya ahşaptan yapılmıştır, esas olarak ekranı pürüzsüz tutmak ve normal taramaya ulaşmak için kullanılır.
3. Ekran: düşük karbonlu çelik, pirinç, bronz, paslanmaz çelik tel vb.
4. Titreşim motoru: (çalıştırma ve bakım yöntemleri için lütfen titreşim motorunun kullanım kılavuzuna bakın).
5. Motor kaide: Titreşim motorunu takarken, bağlantı vidası kullanımdan önce, özellikle de yeni elek makinesinin deneme kullanımından üç gün önce sıkılmalıdır, gevşemeyi ve kazalara neden olmamak için tekrar tekrar sıkılmalıdır.
6. Sönümleme yayı: titreşimin zemine aktarılmasını önler ve elek kutusunun tüm ağırlığını destekler.Kurulum sırasında, yay yere dik olmalıdır.
7. Destek: Ekran kutusunu destekleyen dört sütun ve iki kanallı çelikten oluşur.Kurulum sırasında destek zemine dikey olmalı ve iki direğin altındaki kanal çeliği birbirine paralel olmalıdır.
Özellikler
1. Ekran makine tasarımı, hassas ve montajı kolay, bir kişi ekran makinesini çalıştırabilir.
2. Diğer ilgili marka üreticileri ile karşılaştırıldığında geniş tarama alanı ve yüksek verimli işleme kapasitesine sahiptir.
3. Benzersiz ekran yapısı tasarımı, uygun ve hızlı ekran değişimi (sadece 3 ila 5 dakika), ayrıca bu tasarım çeşitli ekranların (naylon, özel ejderha, PP ağ) kullanımına izin verir.
4. Ana ağ ince ağı tam olarak destekler, böylece ince ağ daha uzun hizmet ömrüne sahip olabilir ve ince ağ sarf malzemelerinin kullanımını azaltabilir ve uzun biriktirme süresine sahip üretim süreci birçok maliyeti azaltabilir.
teknik parametreler
| Modeli | Boyut | Güç | Ağırlık |
| TMS-01 | 350 * 1200 mm | 0.12kw | 80kg |
| TMS-02 | 600 * 1900 mm | 0.18kw | 200kg |
| TMS-03 | 800 * 2000 mm | 0.4kw | 280kg |
Kullanım ve Bakım
1. Makine, elektrik koruma cihazı ile donatılmış olmalıdır.
2. Makineyi çalıştırmaya başlarken, gevşemeyi önlemek için ankraj cıvatalarını günde en az bir kez kontrol edin.
3. Motor dönüş yönü gereksinimleri karşılamadığında, güç fazı sırasını ayarlayın.
4. Makine uzun bir süre sonra tekrar kullanıldığında, 500 V megohmmetre ölçümü için kullanıldığında 0,5 megohm'dan büyük olması gereken yalıtım direnci ölçülmelidir.
5. 1500 saatlik çalışmadan sonra, rulman ciddi bir hasar varsa hemen kontrol edilmeli ve değiştirilmelidir.
6. Motor iyice yağlanmalıdır.Lityum gres (zl-3) iki haftada bir eklenmelidir.Yağ eklerken, yağ kabından uygun miktarda lityum bazlı gres eklenmelidir.Sızdırmaz yataklar kullanıldığında, motorda bir yağ kabı bulunmaz.
